Топливная система и насос-форсунка Scania PDE: Bosch PDE, EUI, устройство, диагностика и ремонт

Scania PDE — это классическая насос-форсунка Bosch. Немецкая расшифровка — Pumpe-Düse-Einheit, англоязычное обозначение класса — EUI, Electronic Unit Injector. У Scania система PDE появилась под Euro II в 1996 году, а массово закрепилась в эпоху Euro 3 с 1999 года. В документации Scania PDE обозначена как unit injector, Bosch разрабатывал эту группу форсунок не только для Scania, но и двигателей Volvo, Volvo Penta и Iveco.

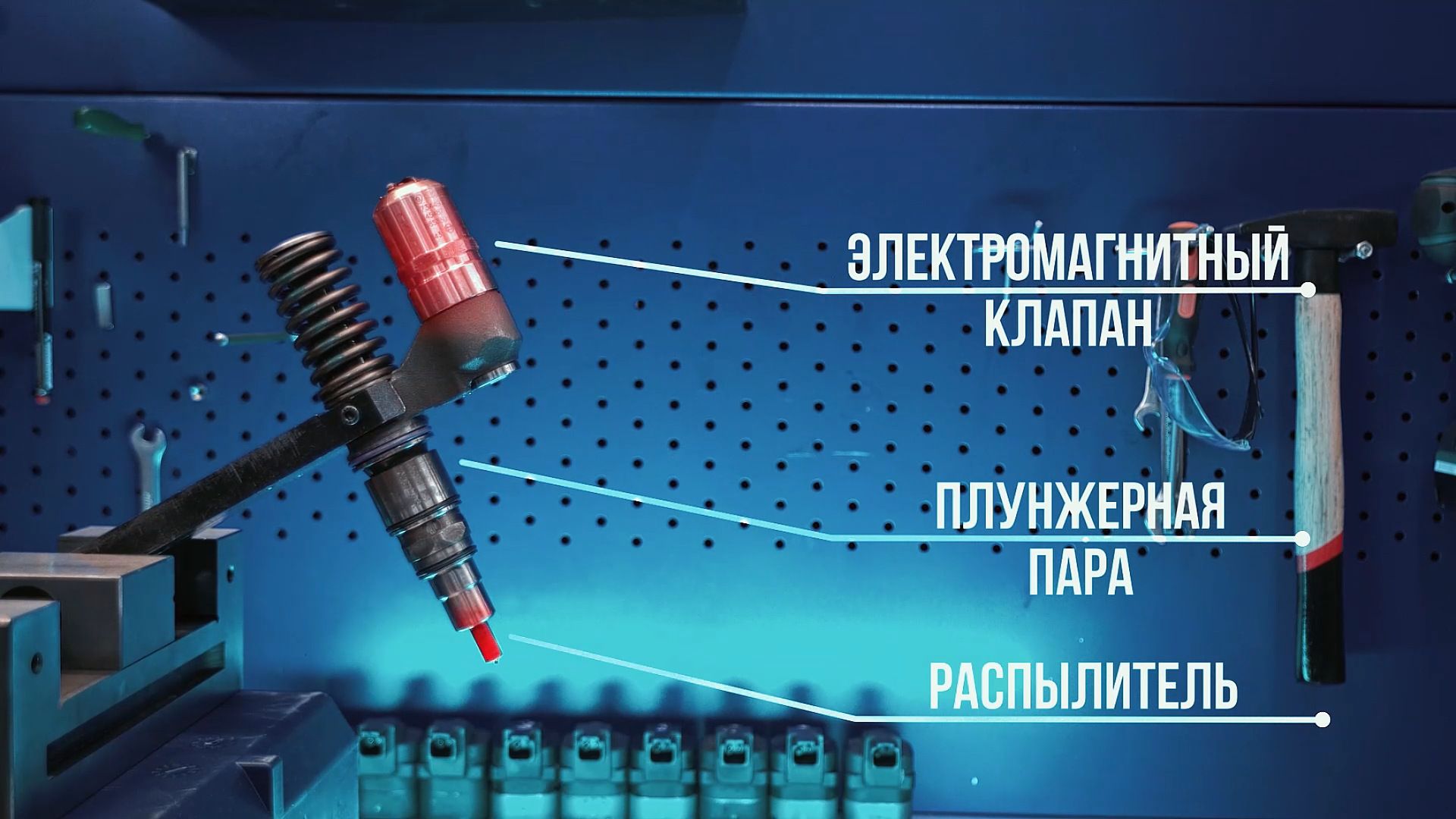

PDE объединяет в одном корпусе насос высокого давления, управляющий клапан и распылитель. Основные рабочие элементы — плунжерная пара, электромагнитный клапан и распылитель. Давление создаётся механически от кулачка, а момент начала и продолжительность впрыска определяются электронным управлением клапана. Для тяжёлых двигателей это очень ресурсная и точная система, но при условии отсутствия преждевременного иззноса.

Форсунки этого класса применялись не только на Scania. По Bosch, вариант UI-N1 PDE относится к Scania, Volvo и Iveco. На Volvo Penta тяжёлых серий D9 также использовались Electronic Unit Injectors, то есть форсунки того же класса.

Если необходима техническая консультация, то можете связаться с нами.

Главная особенность Scania PDE: седло топливного клапана является частью корпуса. Производитель поставляет распылители, на рынке присутствуют аналоги сердечников клапанов, но ответная часть клапана встроена в корпус, и именно она определяет дальнейшую ремонтопригодность форсунки. Отсюда и главный технический барьер: простая замена распылителя или клапана не решает проблему, если изношено седло в корпусе.

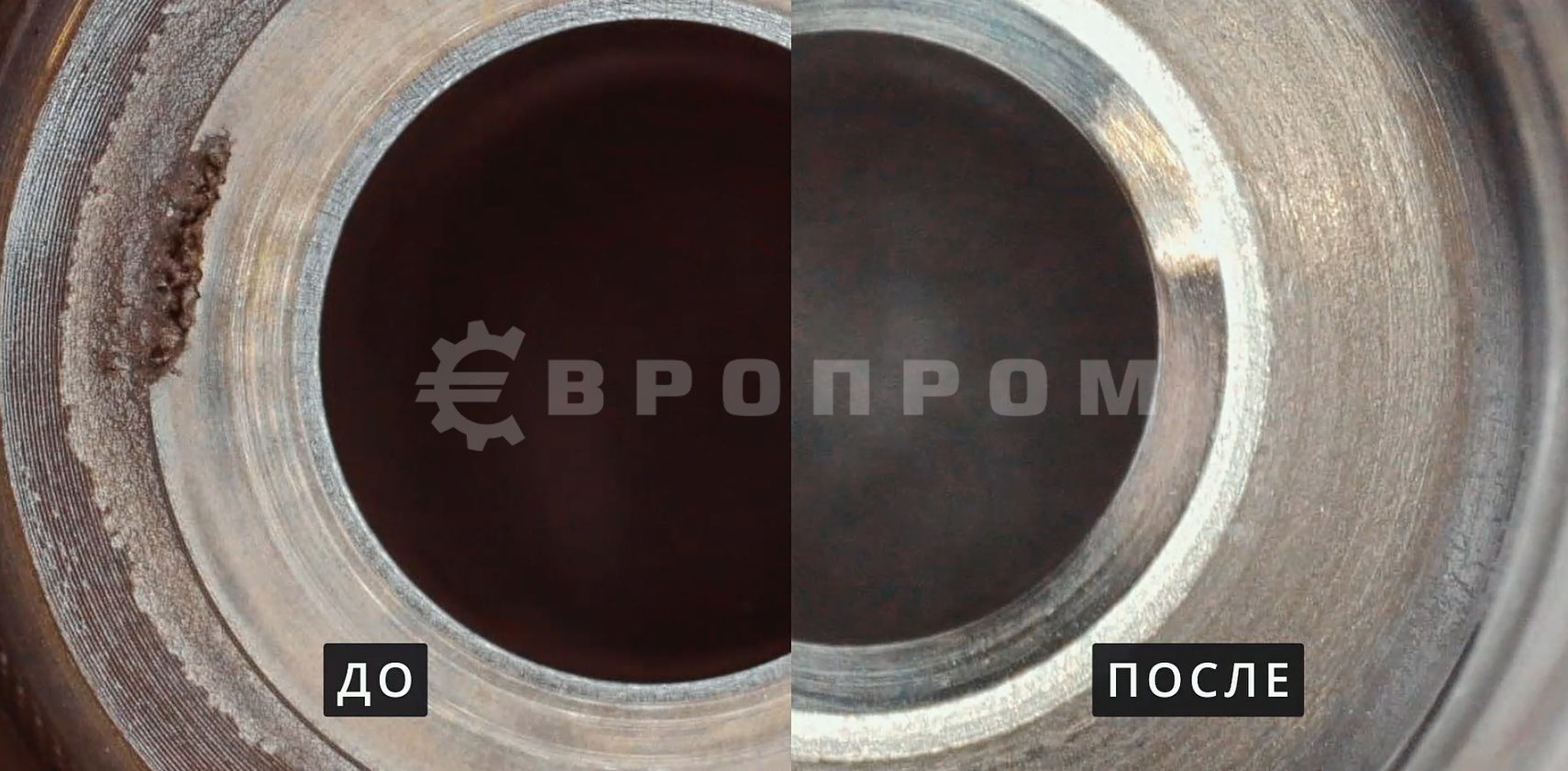

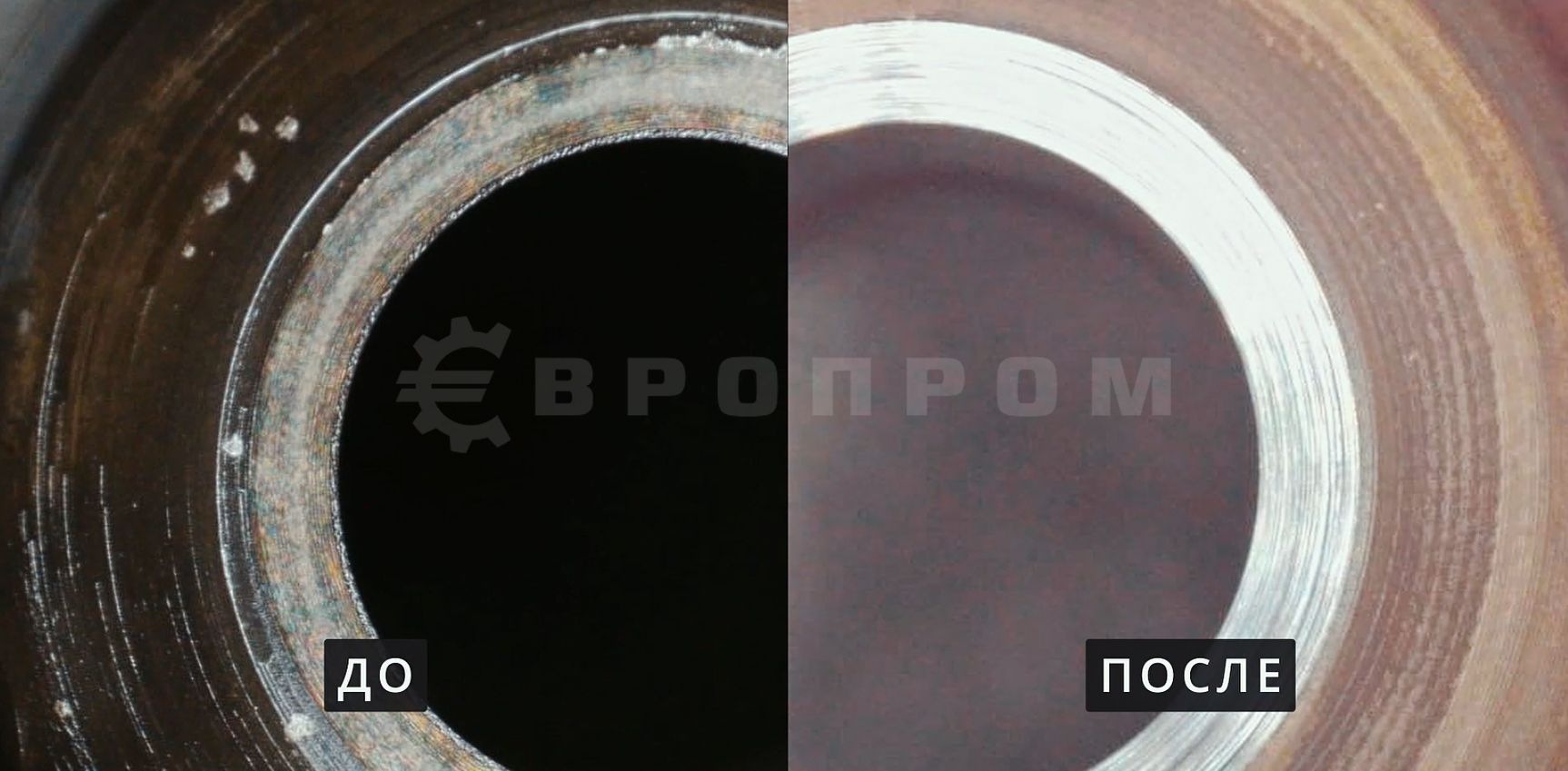

На практике распространена притирка седла клапана пастой. Но у такого метода слабое место геометрия кромок высокоточного узла меняется непредсказуемо и не достигает требуемой микронной точности. У нас эта задача решена иначе — мехобработкой режущим инструментом на высокоточных станках с ЧПУ с последующей регулировкой до заводскоих значений на оригинальном испытательном комплексе Bosch EPS 815

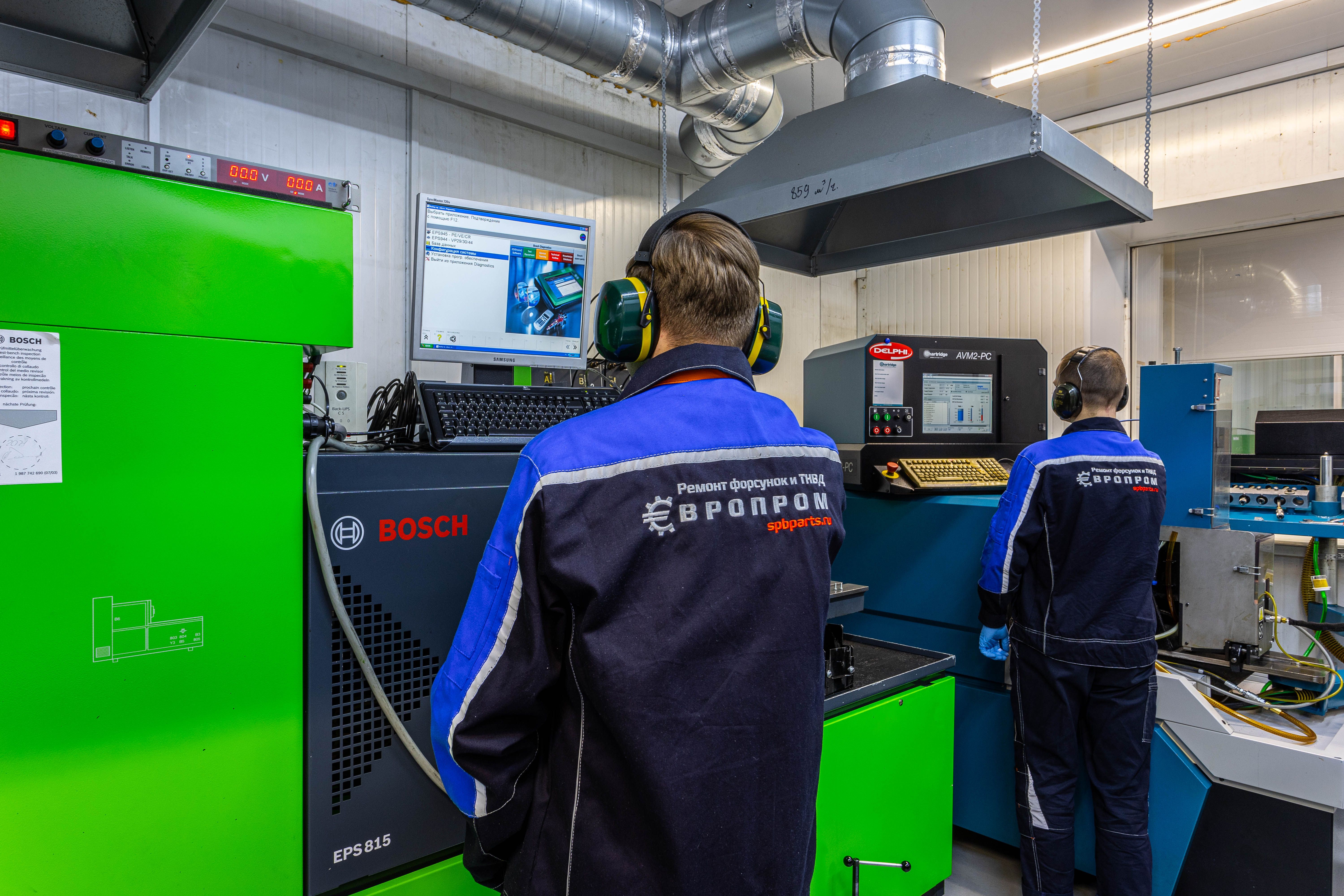

В открытых материалах Bosch EPS 815 описан как тяжёлый дизельный стенд, а для PDE-форсунок Scania, Volvo и Iveco предусмотрена соответствующая оснастка UI-N1 PDE. В практической работе по PDE принципиальны повторяемость результата, наличие заводских референсов и измерение параметров впрыска; а так же ключевое значение имеет и контроль BIP-сигнала, измерение которого на других стендах отсутствует.

Ремонт форсунок Scania

Если есть потеря тяги, дымность, рост расхода топлива, неравномерная работа цилиндров и тяжёлый запуск, наиболее вероятны: износ распылителя, износ клапанного узла, проблемы корпуса или разрегулировка в механизме привода. Если мотор после установки форсунок работает жёстко, а цилиндровой баланс нарушился, нужно проверять не только сами форсунки, но и преднатяг, состояние стаканов, посадку и клапанный механизм. Если форсунка проходит только условный «гаражный» тест, но не даёт стабильной работы на моторе, причина может быть не только в кустарных регулировках но и в том, что некачественно восстановлен клапан или распылитель остался в пограничном состоянии.

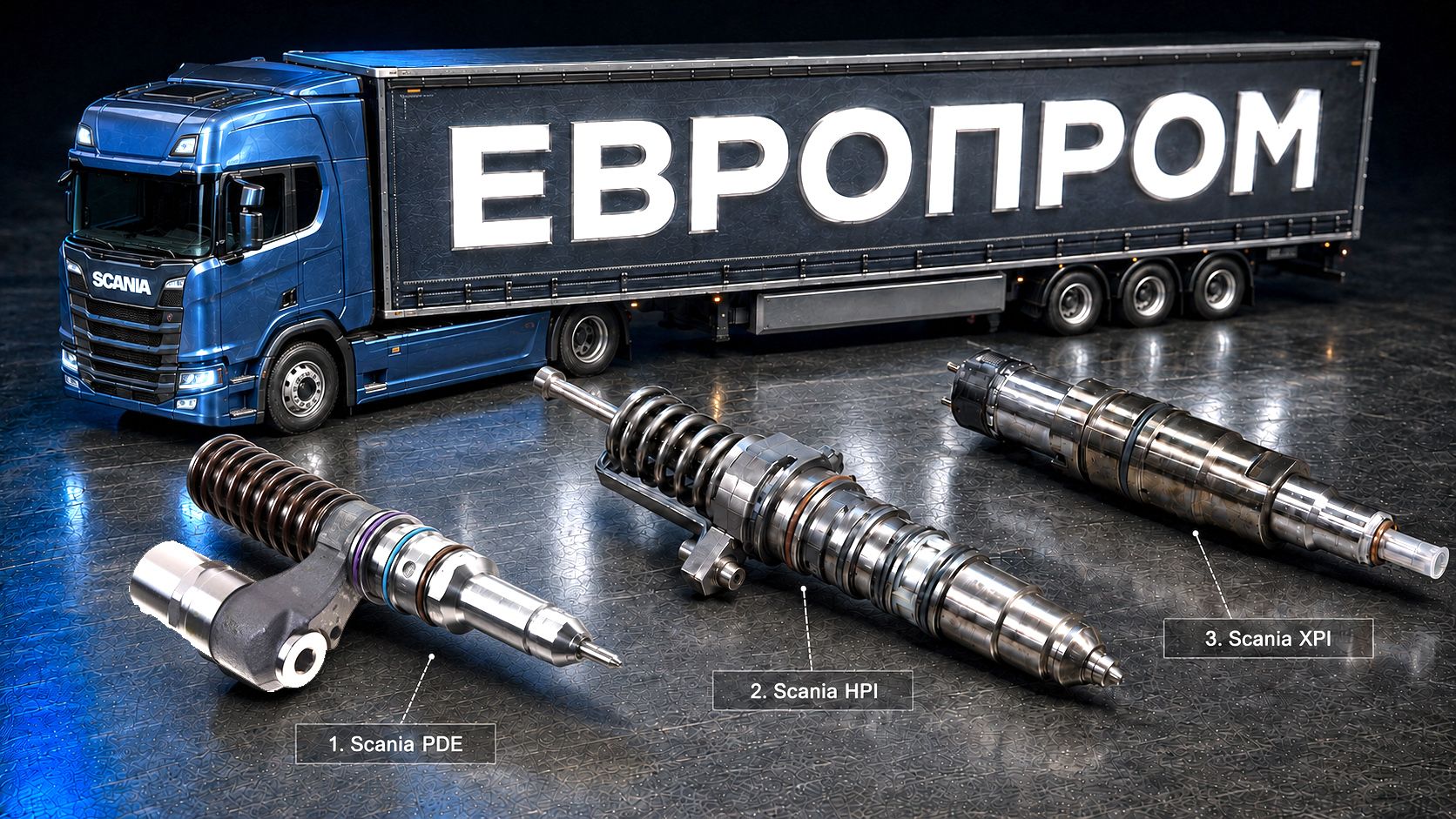

Сравнение PDE с HPI и XPI

По сравнению с HPI система PDE проще: нет вынесенных timing/metering актуаторов и групповой логики 1–3 / 4–6 цилиндры. По сравнению с XPI, PDE механически жёстче привязана к кулачку и распредвалу и не имеет такой же точности и скорости впрыска как XPI. Зато PDE легче поддаётся качественному ремонту при наличии высокоточной мехобработки и профильного стенда.

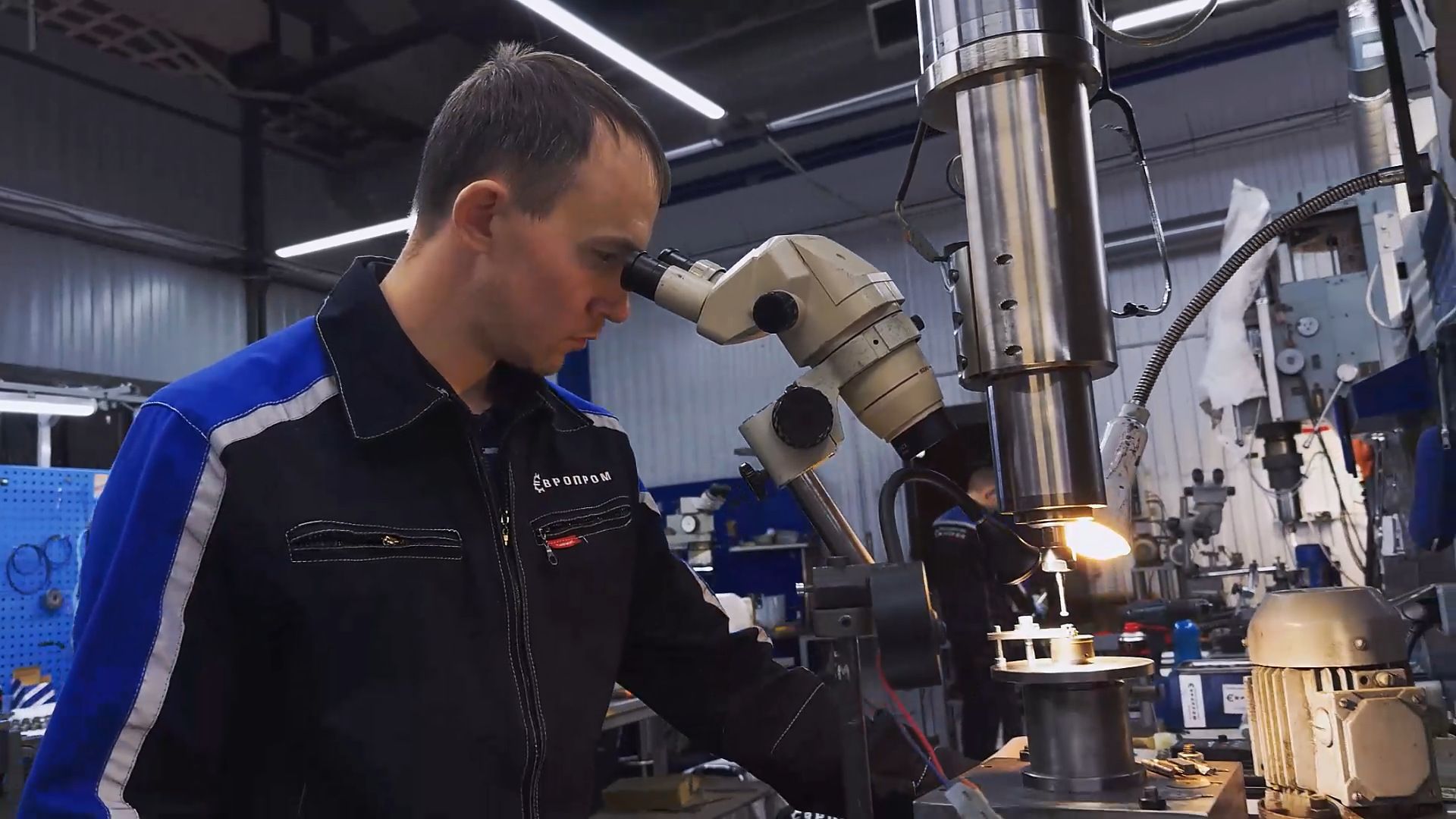

На двигателе проверяют: регулировку клапанов и привода форсунок, компрессию, состояние стакана и посадки форсунки, работу электроники и систем двигателя, подачу топлива и работу цилиндра под нагрузкой. После снятия — проводят проверку электромагнита и визуальную ревизию рабочих узлов под микроскопом, распылитель, плунжерную пару, клапанный узел, геометрию корпуса и возможность восстановления седла. Финальный этап — стендовая регулировка и контроль на Bosch EPS 815. Без этой стадии и оборудования говорить о качественном ремонте PDE технически некорректно.

Технический специалист ЕвроПром проконсультирует вас по интересующим вопросам.

Диагностика форсунок Scania

FAQ

1. Что означает PDE?

Это Pumpe-Düse-Einheit, насос-форсунка; в англоязычной технической среде — EUI, Electronic Unit Injector.

2. Кто разработал PDE для Scania?

Система относится к Bosch unit injector architecture; Scania использовала её как свою PDE-ветку в линейке Euro II/Euro III.

3. Где ещё встречаются форсунки этого типа?

На Volvo, Volvo Penta и Iveco встречаются аналогичные решения.

4. Какие требования к качественному ремонту PDE если он вообще возможен?

Корректное восстановление клапанной группы, замена распылителя на оригинальный, восстановление частоты и линейности сопрягаемых деталей и последующая регулировка на профильном стенде.

Вывод

Scania PDE — это тяжёлая Bosch насос-форсунка с большим ресурсом, но и с низкой ремонтопригодностью. Качественный ремонт PDE — это не только замена отдельных деталей, а восстановление клапанного седла, геометрии элементов и точная стендовая настройка. Именно это определяет реальный ресурс после ремонта. Моторесурс после качественного ремонта 3-4 года.

Артикулы для данной форсунки

Scania PDE: 0574380, 0574381, 0574382, 0574393, 0574394, 0574862, 0579254, 0579255. Часто встречающийся сервисный номер в поиске: 1943974.

1. Pellijeff, 2006. Master Thesis. Royal Institute of Technology (KTH), Stockholm.

Источник — PDF исследования Pellijeff

2. Bosch Mobility Aftermarket. Diesel Segment Brochure. Материалы Bosch по диагностике, испытательному оборудованию и обслуживанию дизельных систем.

Источник — Bosch Mobility Aftermarket

3. Bosch Mobility Aftermarket. Alles für den Diesel Service — Diagnose, Prüfung, Reparatur. Материалы по диагностике, проверке и ремонту дизельных компонентов и топливных систем.

Источник — Bosch Mobility Aftermarket

4. Scania. Parts Solutions Brochure, 2021. Материалы Scania по запасным частям и решениям для коммерческого транспорта.

Источник — Scania
